Roketlerin basınç merkezi nasıl belirlenir?

Roketin basınç merkezi hesaplanırken , her bir parçanın basınç merkezi ayrı ayrı hesaplanır ardından roketin basınç merkezi bulunur. İlk önce her bir parçanın basınç merkezinin hesabı nasıl yapılır onu görelim ardından  bulduğumuz değerleri kullanarak roketin basınç merkezi nasıl hesaplanıyor onu inceleyelim.

Roketin ve roket parçlarının basınç merkezini hesaplarken 2 tane bileşene ihtiyacımız var. Bunlardan ilki normal kuvvet   Cn    ve    basınç merkezi yeri  X .

Burun:

Burun için normal kuvvet genelllikle sabit bir değerdir.

Cnb=2

basınç merkezinin yeri burun şekillerine göre değişmektedir.

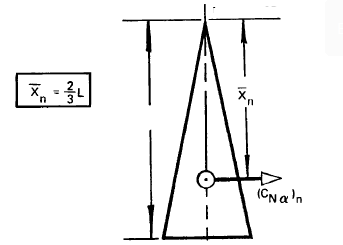

Konik burun  şekli için  n :

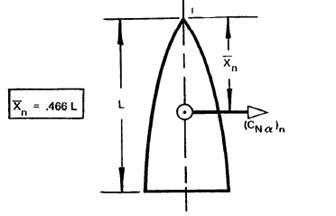

ogive burun için :

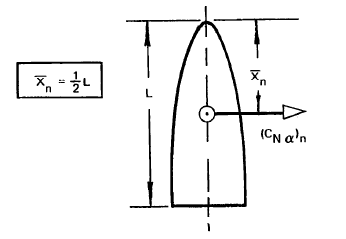

Parabolic burun için :

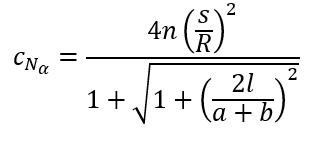

Kanatlar için normal kuvvet hesabı :

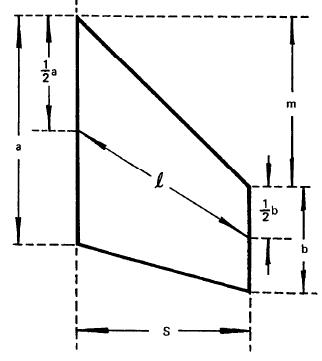

  • n toplam kanat sayısı
  • a root cord
  • b tip cord
  • s kanat genişliği
  • R yarıçap

Bu formül sadece 3,4 ve 6 adetli kanatçıklar için kullanılabilir.

Normal kuvvet düzeltme faktörü :

Kanadın üzerinde gelen hava önce gövde üzerinde hareket ettiği için havanın kanada düzgün geldiği varsayılmalı bunun için de düzeltme faktörü ile normal kuvvet düzeltilmelidir.

Daha sonra bulunan değer ile normal kuvvet çarpılarak  kanatlarda oluşan gerçek normal kuvvet bulunur.

Kanatçık şekillerinin farklı olmasından dolayı bazı kenarlar sabit kabul edilerek standart kanat olarak kullanılabilir.

Kanatlar için basınç merkezi yerinin bulunması Xf:

  • Xf  kanadın basınç merkezin yeri
  • Xk kanadın en uç kısmı ile roketin referans noktası( burun ucu) arası mesafe
  • delta Xk kanadın kendi üzerinde referans sisteminden bağımsız basınç merkezi yeri
  • m süpürme uzunluğu (swept lenght)
  • a root cord
  • b tip cord
  • Xk  kanadın en uç kısmı ile roketin referans noktası( burun ucu) arası mesafe

Roketin üzerinde konik geçişler içinde ayrı hesaplanması yapılması gerekmekte ancak anlaşılır olması için bu şekilde anlatıldı . verilen kaynaklardan daha fazla bilgiye ulaşabilirsiniz.

Roketin statik marjinin hesaplanması:

Roketin basınç merkezinin yerinin hesaplanması:

roketin basınç merkezi bu şekilde hesaplanıyor .

örnekleri incelemek için :

kaynak için :
